Datorită designului său, WireView Pro 90° nu este compatibil cu toate modelele și seriile de plăci grafice. Acest lucru se datorează dimensiunii diferitelor modele de cooler și poziției conectorului 12VHPWR pe placa de circuit imprimat a plăcii grafice. Împreună, acești factori pot face imposibilă utilizarea WireView Pro 90°. Acest lucru trebuie luat în considerare și atunci când treceți la un bloc răcit cu apă.

GPU Thermal Grizzly WireView Pro - o nouă versiune cu securitate sporită

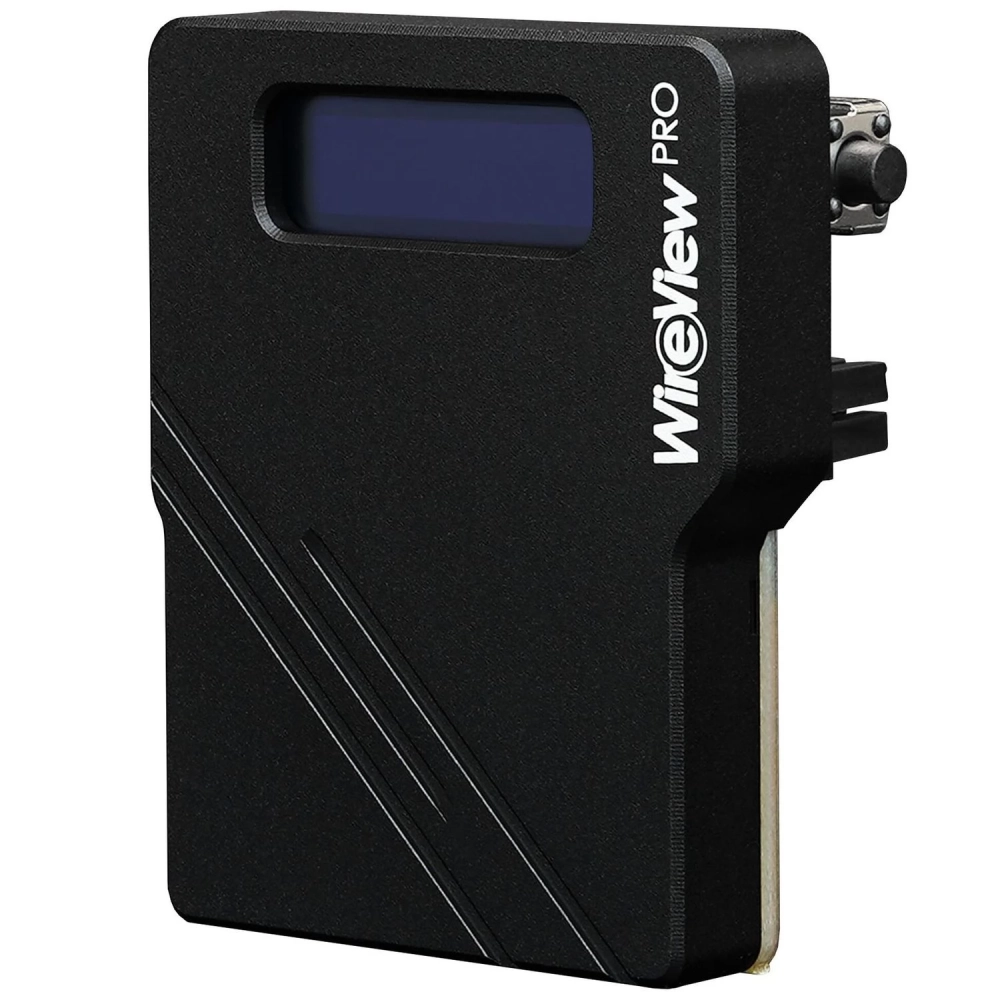

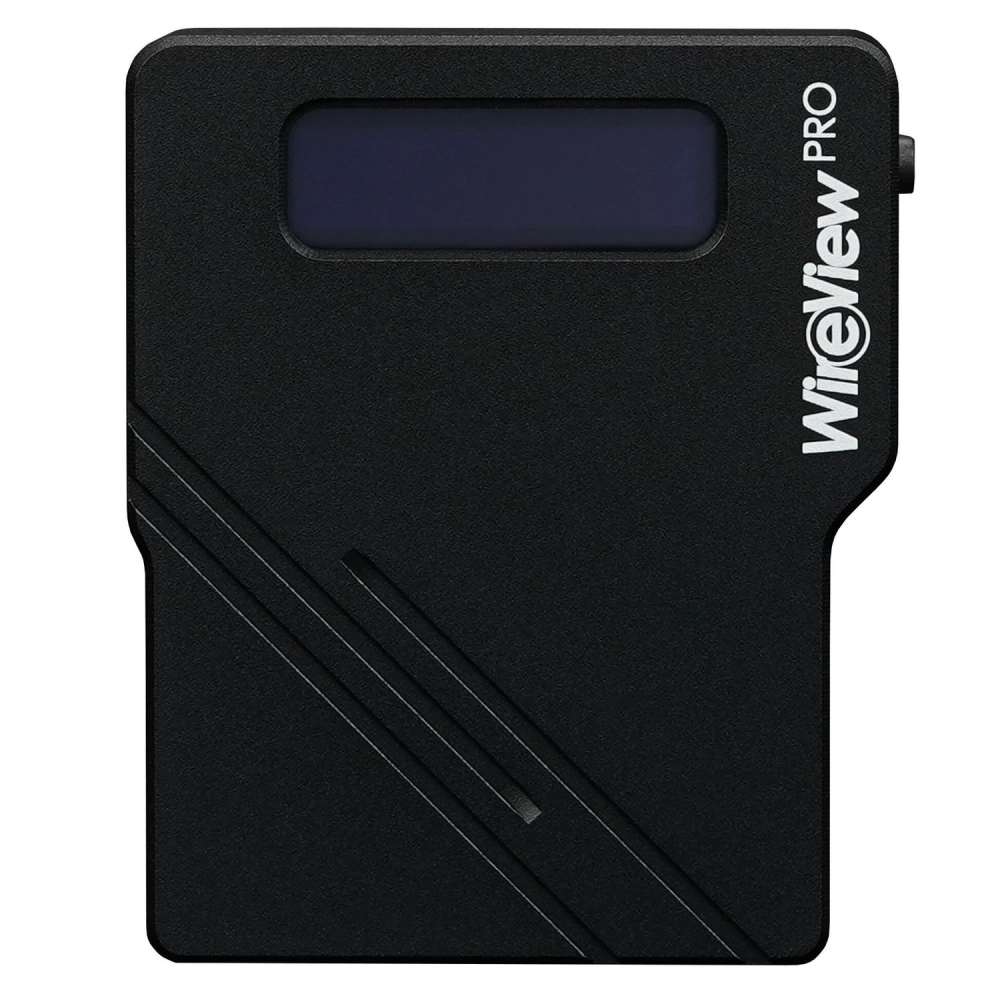

WireView Pro GPU este o dezvoltare ulterioară a instrumentului de măsurare a consumului de energie al plăcilor grafice. Dezvoltat în colaborare cu Jon „elmor” Sandström, GPU-ul WireView Pro este conectat la conectorul de alimentare 12VHPWR de pe placa grafică și conectat la sursa de alimentare prin cablul de alimentare. Datele despre consumul de energie sunt afișate pe un afișaj OLED.

Ce poate face WireView Pro GPU?
WireView Pro GPU vă permite să măsurați consumul de energie al plăcilor dvs. grafice și să înregistrați aceste date pentru a determina consumul de energie. Aceste date pot fi folosite, de exemplu, pentru a determina costurile energetice ale unei plăci grafice sau pentru a compara consumul cu alte plăci grafice.

Cu toate acestea, măsurătorile consumului de energie pot fi utilizate și pentru a determina consumul de energie al plăcilor grafice pe o perioadă de timp sau pentru anumite aplicații. În plus, pot fi recunoscute vârfurile de sarcină ale consumului de energie care pot apărea în timpul funcționării plăcilor grafice de vârf actuale.

Informațiile afișate de WireView Pro GPU dintr-o privire:
- Consumul curent de energie în wați (W)
- Tensiune curentă în volți (V), curent curent în amperi (A)
- Consumul minim și maxim de energie în wați (W)
- Consum mediu de energie în 60 de secunde (RAVG în W) și consum total de energie (E în WH)
- Afișarea temperaturilor măsurate de fiecare senzor de temperatură (°C)

Ce este nou în WireView Pro GPU?
Versiunea Pro a adăugat funcții suplimentare sub formă de detectare a prizei, senzori de temperatură și un semnal acustic de avertizare. Senzorul de priză GPU al WireView Pro detectează dacă este utilizat un cablu de priză specificat pentru 150 de wați, 300 de wați, 450 de wați sau 600 de wați.

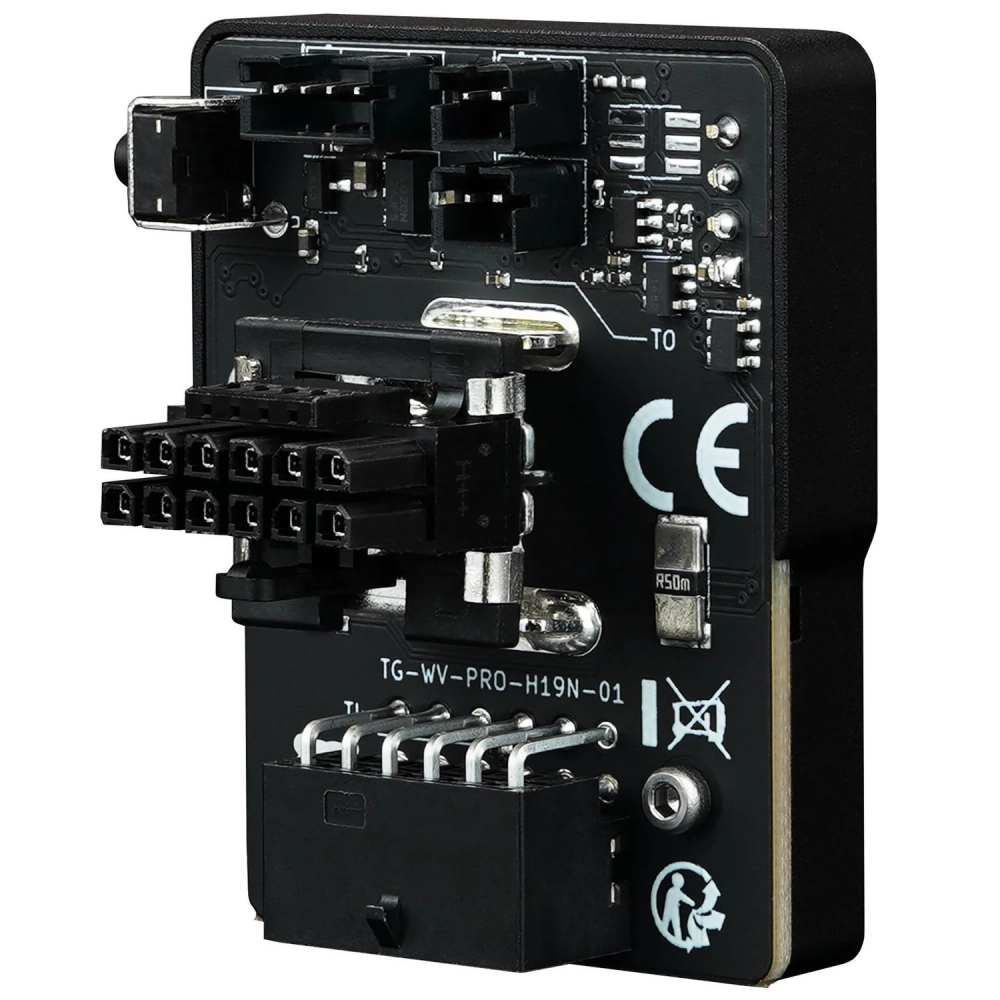

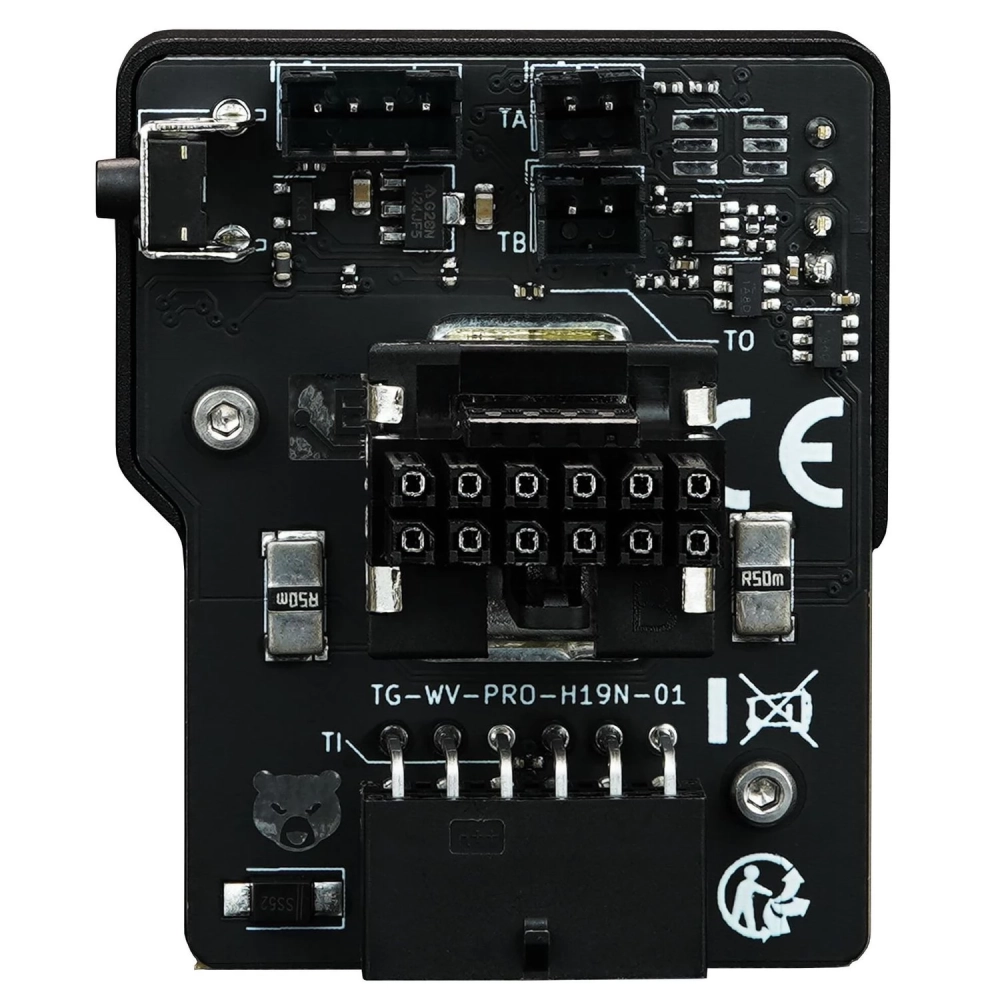

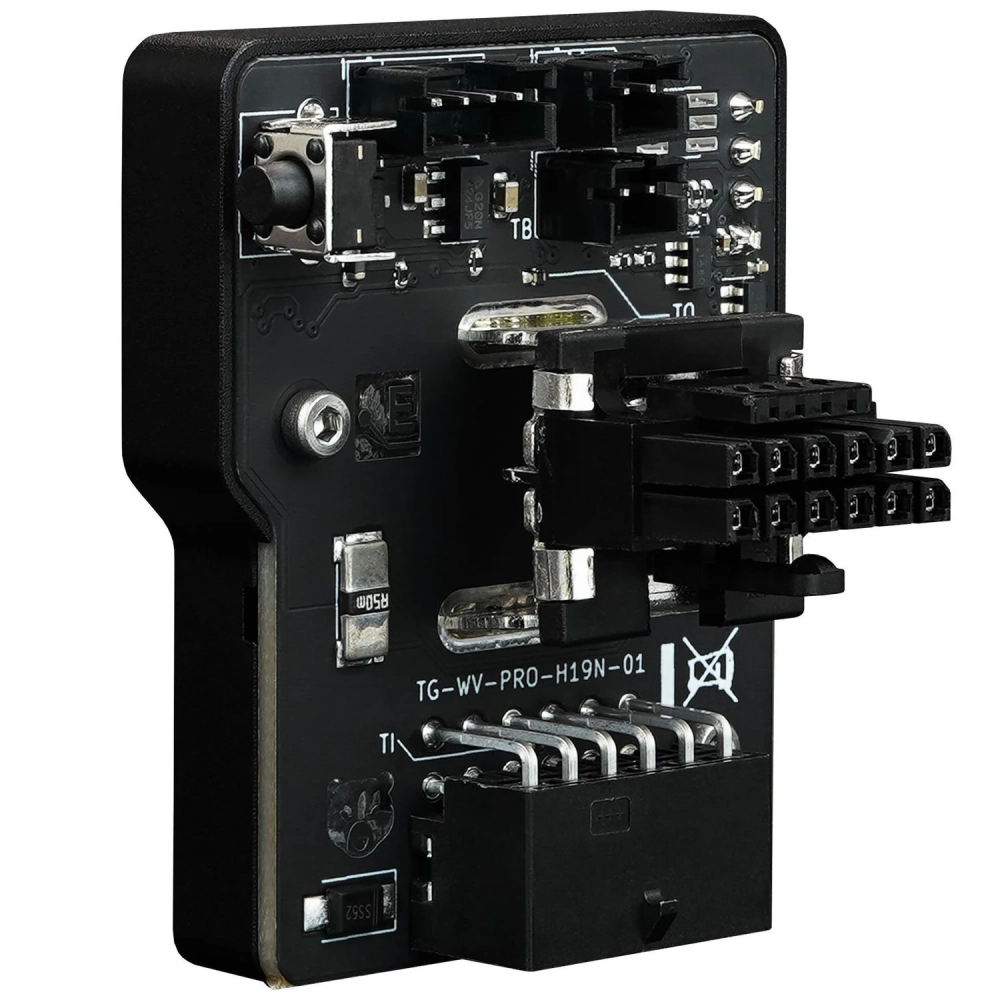

La conectorii de alimentare, doi senzori de temperatură amplasați pe placa de circuit monitorizează temperatura conectorilor de alimentare. Prin conectori pot trece până la 600 de wați de curent, ceea ce îi poate face ca ei și placa de circuite din jurul celor doi conectori să se încălzească semnificativ. Dacă valoarea limită reglabilă a temperaturii este depășită, se emite un semnal acustic.

Doi senzori suplimentari de temperatură închis (10K NTC) pot fi conectați prin cablu. Doi senzori, fiecare cu lungimea cablului de 5 cm și 20 cm, sunt incluși în pachet. În plus, alarma poate fi activată și atunci când valoarea limită a curentului reglabil (amperi) este depășită.

Ce GPU WireView Pro este necesar?
Indiferent de tipul și numărul de conectori de alimentare PCIe de pe placa grafică, orientarea acestora este crucială pentru alegerea GPU-ului WireView potrivit. GPU-ul WireView este disponibil în „Normal” (N), „Reverse” (R) și această versiune de 90°.

Dacă placa grafică este echipată cu conectori de alimentare PCIe unde conectorii care fixează conectorii sunt orientați mai departe de PCB, atunci este necesară versiunea N. Într-o instalare orizontală normală a plăcii grafice, aceasta ar fi în partea de jos. Această variație este cel mai comun tip de orientare a conectorului.

Dacă placa grafică este echipată cu conectori de alimentare PCIe, unde conectorii care fixează conectorii sunt aliniați cu PCB, atunci este necesară versiunea R. În cazul unei instalări orizontale normale a plăcii grafice, aceasta ar fi în partea de sus. Acest lucru este ușor de recunoscut prin faptul că pe placa de circuit imprimat există adâncituri pentru urechile de fixare a conexiunii.

Atenție, notă importantă: risc de rănire!
În funcție de placa grafică utilizată, în special de GeForce RTX 5090, prin conectorii WireView pot circula până la 575 de wați de curent. Căldura reziduală rezultată se poate încălzi până la 60 de grade Celsius pe placa de circuite de la conectorul WireView cu o placă grafică răcită cu aer. Cu o placă grafică răcită cu apă fără flux de aer, placa de circuit imprimat WireView se poate încălzi până la 100 de grade Celsius! Carcasa mașinii nu trebuie atinsă în timpul funcționării. După ce sistemul este oprit, WireView trebuie lăsat să se răcească înainte de manipulare.
