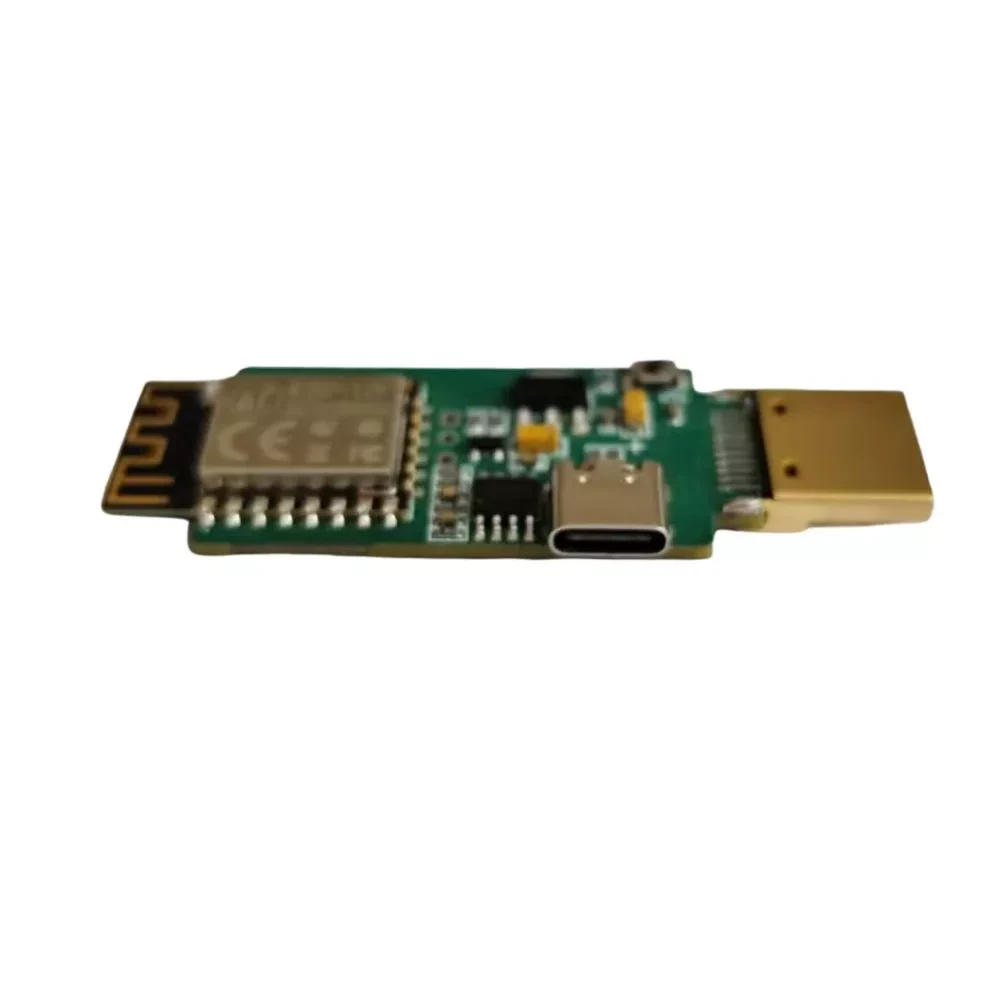

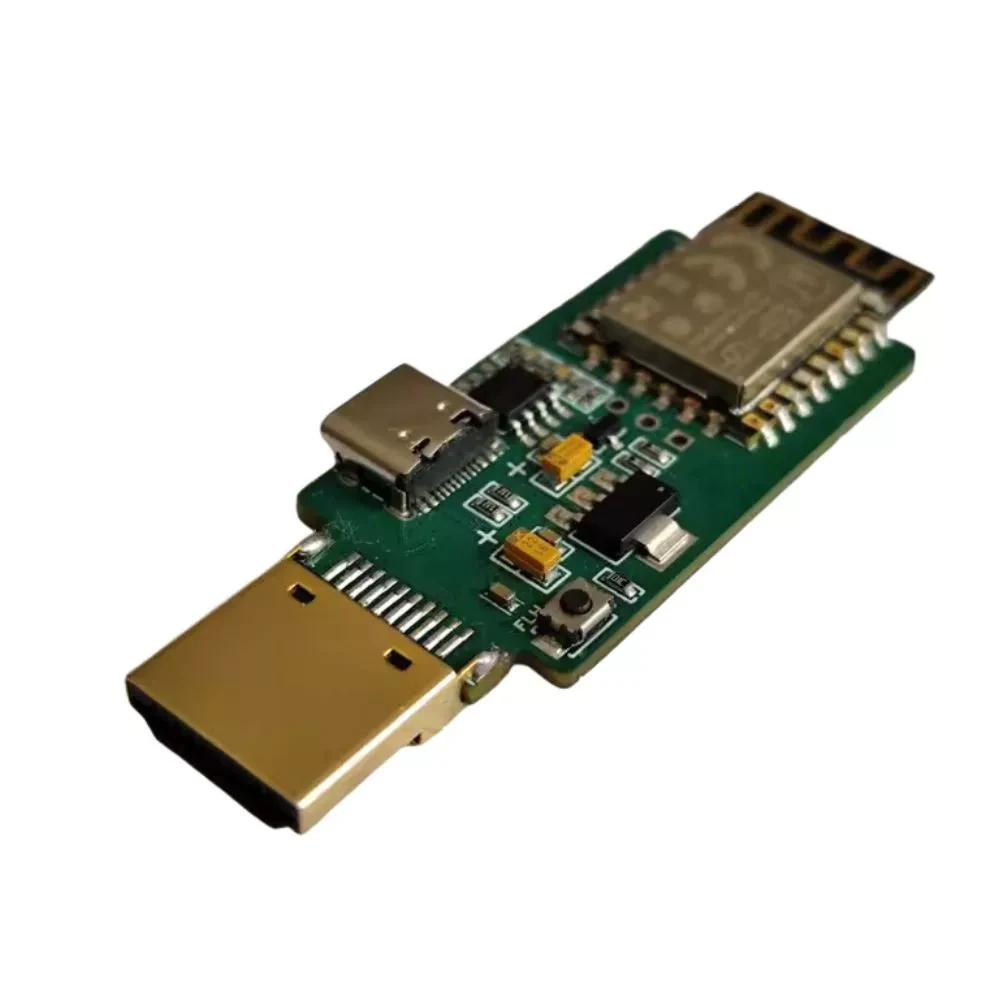

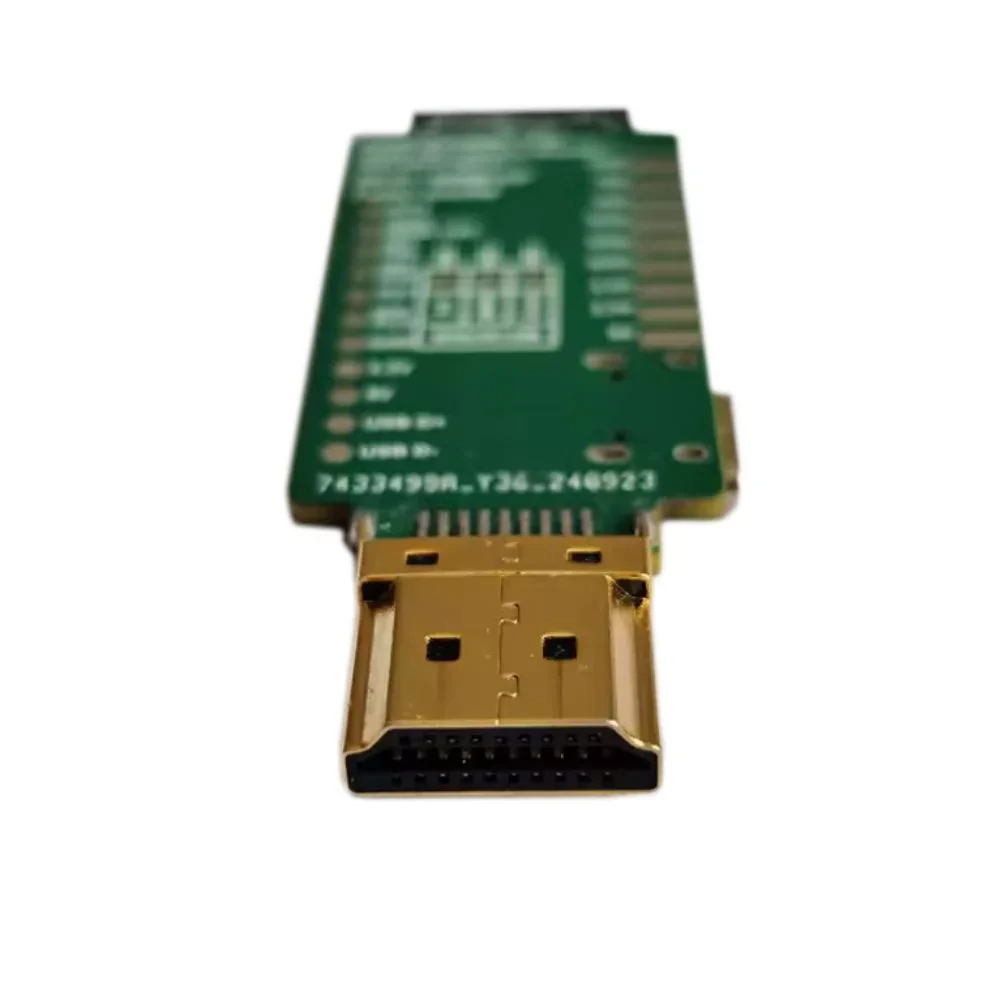

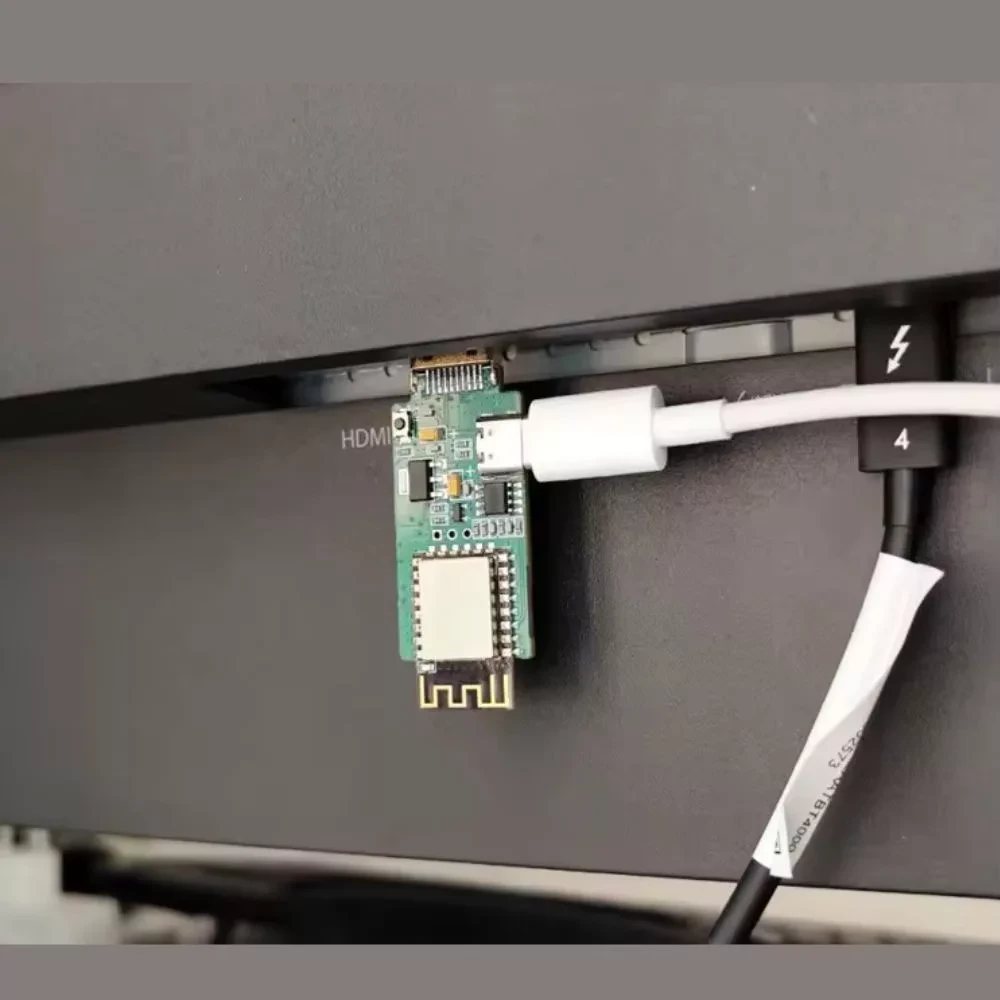

Smartlight SLWF‑08 este un controler HDMI‑CEC care, atunci când este utilizat cu sistemele ESPHome sau Home Assistant, vă permite să interogați și să controlați starea dispozitivelor care acceptă protocolul HDMI‑CEC (de exemplu, pornire/oprire, volum, selecție de intrare etc.). Această soluție este utilă dacă televizorul sau playerul dvs. media are suport HDMI‑CEC și doriți să integrați controlul acestuia în centrul dvs. de acasă inteligent.

Este important să încărcați singur firmware-ul ESPHome corespunzător în controler (este necesar un ansamblu de firmware). Instrumentul oferă, de asemenea, opțiuni suplimentare, cum ar fi Suport pentru controlul benzii LED WS2812B, care este ideal pentru utilizare ca lumină de fundal în spatele unui televizor, de exemplu.

Principalele caracteristici ale produsului

- Suport HDMI‑CEC: posibilitatea de a interoga starea și de a trimite comenzi către dispozitive compatibile HDMI‑CEC (de exemplu, televizor, player media)
- Firmware: necesită o compilare proprie de firmware bazată pe ESPHome

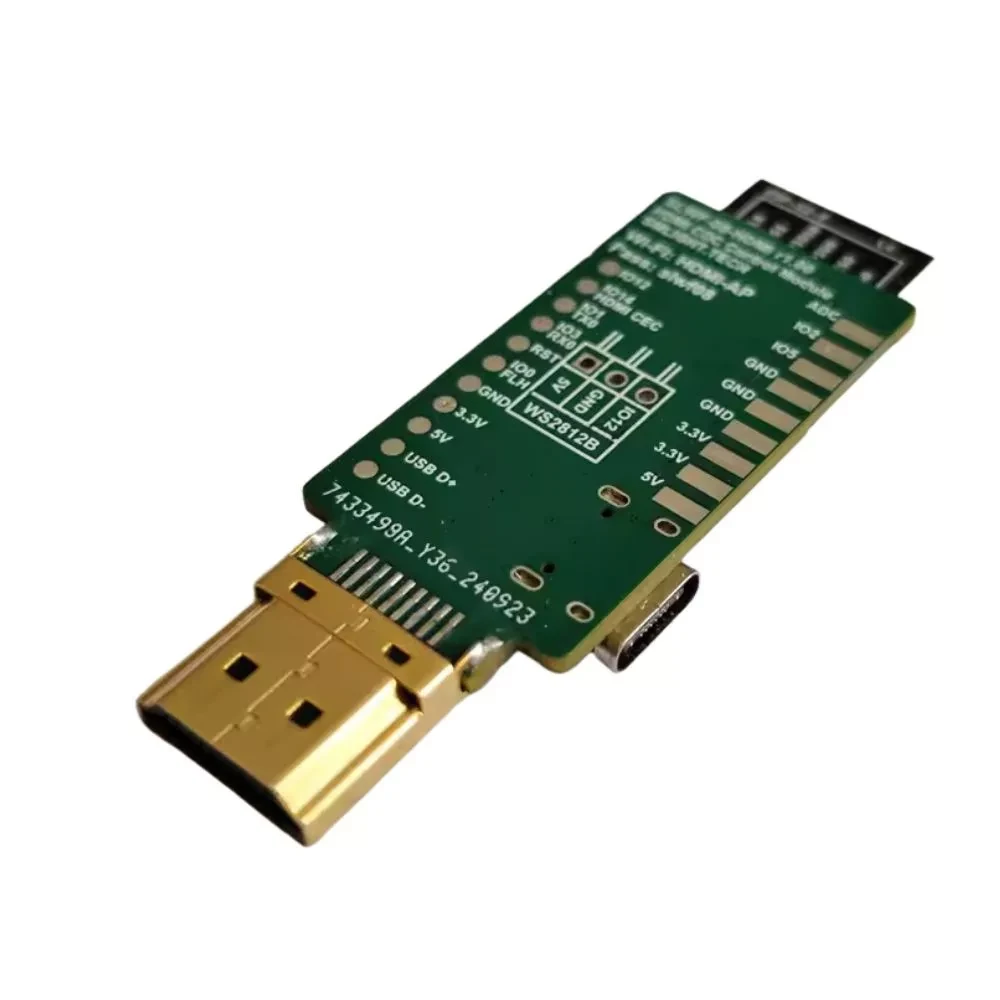

- Design GPIO: semnal HDMI CEC pe GPIO14
- Control bandă LED WS2812B: pin separat (GPIO12) pentru benzi LED adresabile (cu adaptor de nivel) pentru iluminare din spate
- Comunicare USB: port USB-Type-C pentru actualizarea firmware-ului și clipirea
- Suport suplimentar pentru protocol: firmware-ul Tasmota acceptă, de asemenea, controlul HDMI‑CEC și WS2812B

Protocoale smart home și compatibilitate cu platformele

- Protocol: HDMI‑CEC, interogarea de control și stare se realizează prin aceasta
- Platforme de firmware: ESPHome, Tasmota
- Integrabilitate: cu sisteme Home Assistant / ESPHome
- Control GPIO: semnal HDMI‑CEC pe GPIO14, control bandă LED pe GPIO12

Funcții inteligente

- Trimiterea comenzilor HDMI‑CEC: de ex. pornirea/oprirea, controlul volumului, selecția intrării, nu este transmis niciun semnal video
- Interogare de stare de la dispozitivele HDMI‑CEC
- Gestionarea benzii LED WS2812B ca iluminare de fundal
- Actualizare firmware prin OTA sau prin USB-Type-C
- Personalizați-vă propriile setări ESPHome sau Tasmota

Specificatii tehnice

- Cip de control: ESP8266 (modul ESP-12F)
- Alimentare: 5V (USB-Type-C)
- HDMI‑CEC GPIO: GPIO14
- Control bandă LED GPIO: GPIO12 (cu suport WS2812B)
- Cip USB/UART: CH9102
- Compatibilitate cu firmware: ESPHome, Tasmota
- Suport CEC: cu dispozitive compatibile HDMI‑CEC
- Dimensiune: aprox. 40×25 mm
- Comunicare: Wi-Fi 802.11b/g/n
